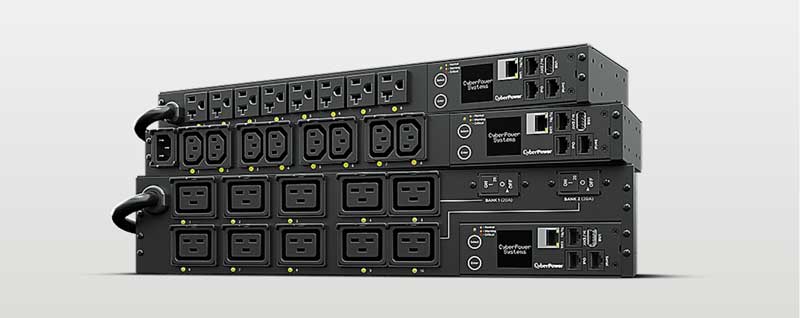

Na wstępie warto było by zacząć od odpowiedzenia na pytanie czym jest PDU (Power Distribution Unit/ Moduł dystrybucji zasilania). Najprościej rzecz ujmując jest urządzeniem do rozdziału zasilania z jednego punktu zasilającego do wielu punktów odbioru. Czyli pełni podobną funkcję co klasyczna listwa zasilająca z jaką na co dzień mamy do czynienia w biurach czy naszych domach. Natomiast PDU jest rozwiązaniem posiadającym szereg kluczowych funkcji które zapewniają ciągłość działania urządzeń w szafach rack, bo do takowych właśnie te listwy są przeznaczone.

Rozwiązania PDU można podzielić na kilka typów produktów, które dają mniej lub bardziej zaawansowane możliwości związane z rozdziałem, monitorowaniem i zarządzaniem zasilaniem. Bazując na produktach marki CyberPower możemy podzielić PDU na cztery segmenty:

• Basic
• Metered
• Switched
• Speciallity

Zaczynając od najprostszych rozwiązań z grupy Basic, są to rozwiązania oferujące czysty podział mocy z jednego źródła na wiele źródeł definiowanych ilością gniazd wyjściowych listwy. W ofercie CyberPower będzie to model PDU20BHVIEC12R wyposażony w 12 gniazd IEC C13 do podłączenia urządzeń. Stosuje się je najczęściej w przypadku gdy potrzebujemy zasilić dużą ilość aktywnych urządzeń w szafie rack. Często listwa ta stanowi „rozszerzenie” UPSa, do którego jest podłączana aby zasilić więcej urządzeń niż jest w stanie obsłużyć UPS, lub do pominięcia UPSa i zasilenia urządzeń nie wymagających zasilania awaryjnego.

Kolejną grupą produktów jest seria Metered. Rozwiązania te umożliwiają, poza rozdziałem mocy, monitorowanie lokalne obciążenia listwy za pomocą wyświetlacza umieszczonego na listwie. Tu modelem reprezentującym ten segment produktów, producenta Cyberpower, jest listwa PDU20MVHVIEC24F wyposażona w 24 gniazda, z czego 4 to IEC C19 a 20 to IEC C13. Listwę tę montuje się z boku szafy, dzięki czemu nie zajmuje ona przestrzeni poziomej w samej szafie.

Najbardziej zaawansowaną grupą PDU jest seria Switched. Listwy te poza wspomnianymi funkcjonalnościami opisanych już serii PDU, posiada możliwość zdalnego monitorowania i zarządzania zasilaniem. A więc po podłączeniu listwy do sieci, możemy mieć wgląd w to co się dzieje z urządzeniem i gniazdami, a także je zdalnie włączać i wyłączać, takie listwy określamy nazwą Switched.  Dodatkowo jest też opcja rozbudowanej wersji Switched & Monitored by Outlet, posiada ona, oprócz wspominanego powyżej zarządzania przez sieć, także dokładny monitoring każdego gniazda z osobna. W ramach tych serii w ofercie CyberPower mamy następujące modele:

Switched : PDU41005, PDU41005

Switched & Metered by Outlet: PDU81005.

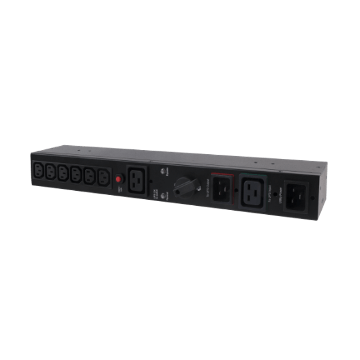

Ostatnią grupą PDU są listwy Speciality, a więc jak sama nazwa wskazuje, posiadają specjalną dodatkową dedykowaną funkcję, poza rozdziałem zasilania. W ramach tej grupy będziemy mieli dwie serie PDU : Manual Bypass Switch oraz Automatic Transfer Switch. Pierwsza wspomniana seria umożliwia serwisowanie urządzeń z manualnym pominięciem głównego źródła zasilania aby umożliwić serwisowanie źródła zasilania w tym przypadku np. UPSa. Druga seria natomiast będzie posiadała funkcje automatycznego przełączania zasilania pomiędzy dwoma źródłami zasilania. Pierwszy typ listwy w ofercie CyberPower reprezentuje model MBP20HVIEC6.

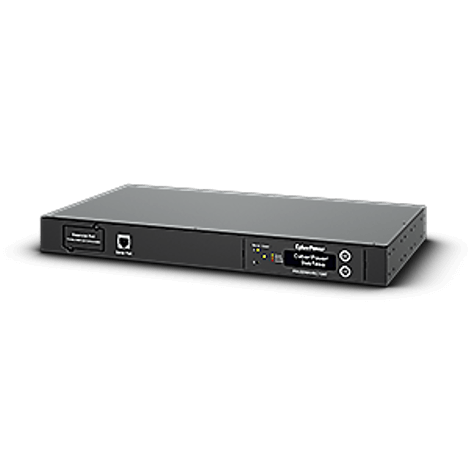

Drugi typ PDU stosuje się w miejscach gdzie są dwa źródła zasilania. Lub w ten sposób tworzy się redundantne systemy zasilania oparte np. na dwóch UPSach, bez możliwości pracy równoległej. Bądź na systemie opartym o UPS i standardowym źródle zasilania. W tej serii urządzeń CyberPower oferuje trzy modele PDU20MHVIEC10AT (Metered) ; PDU15SWHVIEC12ATNET (Switched); PDU32SWHVCEE18ATNET (Switched) różniące się typem listwy ze wspomnianych wcześniej kategorii PDU.

Technologia w ostatnich latach poszła na tyle mocno do przodu, że przeciętny użytkownik nie martwi się o wydajność sprzętu, widać do doskonale na przykładzie kilku letnich smartfonów, które doskonale dają sobie radę nawet kilka lat po premierze. Największą dolegliwością, związaną również z dążeniem do coraz większej wydajności, jest czas pracy akumulatora w naszych urządzeniach. Aktualnie, ze względu na dążenie do miniaturyzacji sprzętu, producenci starają się używać bardziej energooszczędnych podzespołów, zamiast stosowania pojemniejszych akumulatorów. Większe akumulatory zajmowałby znacznie więcej miejsca, co jest wysoce niepożądane, ponieważ już na etapie projektowania każdy milimetr jest na wagę złota.

Z pewnością każdy z nas, spotkał się z sytuacją, w której pilnie potrzebował wykonać telefon, zamówić taksówkę czy wysłać ważnego maila. Pech chciał, że akurat w takich momentach najczęściej poziom naładowania baterii w naszym telefonie czy komputerze jest bliski lub równy zeru.  Oczywiście jednorazowo są to problemy, które można w łatwy sposób rozwiązać powerbankiem. Sytuacja może być trudniejsza w momencie, gdy jesteśmy oddaleni od źródła zasilania przez dłuższy czas. Pomijając raczej krótki czas pracy urządzeń elektronicznych, w okresie letnim często dążymy do odcięcia się od głośnego miasta i udajemy się na zasłużony urlop w miejsca zdecydowanie mniej zurbanizowane. Z pewnością cześć z nas wybierze miejsca odosobnione, kempingi, lasy itp. Wychodząc naprzeciw problemom z zasilaniem jakie można napotkać w takich miejscach/sytuacjach, przygotowaliśmy propozycję mobilnego systemu zasilania energią słoneczną od producenta CYBERPOWER.

System zasalania energią słoneczną składa się z przenośnego UPS’a CPSHB300ETR oraz paneli słonecznych CPSPM100.

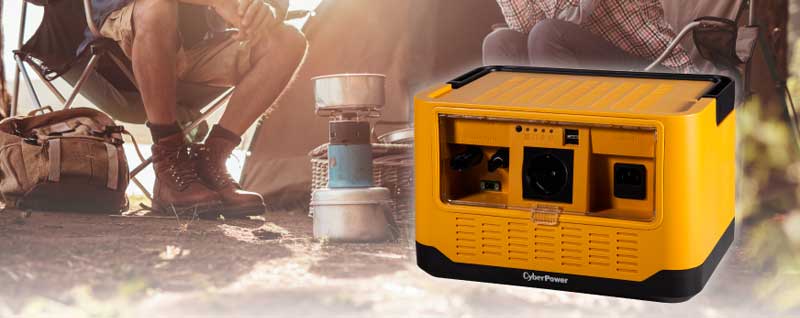

CyberPower CPSHB300ETR

CyberPower CPSHB300ETR działa razem z panelami słonecznymi, generatorami i siecią, aby zapewnić czyste napięcie sinusoidalne do podtrzymywania zasilania różnych urządzeń elektrycznych w każdej sytuacji, co szczególnie sprawdza się w domu i na kampingu. Może magazynować energię we wbudowanych zewnętrznych zestawach baterii jako samodzielny system zasilania, gdy sieć publiczna nie jest dostępna. Wysoka skuteczność śledzenia punktu maksymalnej mocy umożliwia maksymalny pobór energii z paneli słonecznych, a przenośna konstrukcja z portami ładowania USB pozwala na ładowanie urządzeń mobilnych w dowolnym miejscu. UPS pozwala na 57 minut pracy przy zasilaniu urządzenia o poborze mocy 60W oraz 30 min przy poborze mocy 95W (bez panelu słonecznego). Taki pobór mocy w zupełności wystarczy do zasilenia nawet dużego laptopa. Urządzenie to posiada dwie baterie, każda o pojemności 9 AH.

Kluczowe cechy:

• Praca z panelami słonecznymi
• Śledzenia punktu maksymalnej mocy
• Przenośna konstrukcja
• Port ładowania USB
• Wysoka efektywności konwersji energii z DC na AC
• Wskaźnik stanu LED
• Naturalne chłodzenie konwekcyjne

CyberPower CPSPM100

CyberPower CPSPM100 cechuje się składaną i lekką konstrukcją, dzięki czemu łatwo ją nosić. Wyposażony w wysokowydajne ogniwa słoneczne, produkt jest bardziej wydajny w wytwarzaniu energii, efektywnie zamieniając światło słoneczne na użyteczną energię elektryczną. Konfiguracja jest również prosta, dzięki czemu użytkownicy mogą szybko i bez wysiłku przeprowadzić instalację.

• Szybka i łatwa instalacja
• Składana i przenośna konstrukcja
• Lekka konstrukcja
• Wysokowydajne ogniwa fotowoltaiczne
• Maksymalna moc wyjściowa 100W

Ten przenośny zestaw jest idealną propozycją dla osób, które aktywnie spędzają czas wolny poza swoim domem, w miejscach, gdzie dostęp do zasalania może być utrudniony lub niemożliwy. Dodatkowym atutem tego rozwiązania jest wysoka mobilność oraz ekologiczny aspekt pobierania i magazynowania energii solarnej.

Na pewno wielu z Was zdarzyło się, że musieliście przerwać daną czynność przez brak zasilania. Jest to zdecydowanie bardzo frustrujące, bo musimy nagle przerwać pracę a ponadto nagły brak zasilania może doprowadzić do uszkodzenia sprzętu. Frustracja wzrasta, gdy awaria następuje podczas zaciętej rozgrywki na konsoli Play Station 4 wraz ze znajomymi na przykład w FIFA 19. Czy zasilacze awaryjne UPS od CyberPower radzą sobie z taką sytuacją? Sprawdziliśmy.

Wielu producentów do zabezpieczenia konsoli zaleca wybór zasilacza UPS, który posiada czysty kształt sinusoidy oraz aktywne PFC (Power Factor Correction – korekcja współczynnika mocy). Układ aktywnego PFC pozwala na dostosowanie się do warunków w sieci elektrycznej i do obciążenia.

Porównaliśmy ze sobą kilka modeli zasilaczy od CyberPower, wyniki znajdziecie poniżej:

BU650E-FR
Model ten posiada moc na poziomie 360W. Nie posiada aktywnego PFC a kształt jego sinusoidy jest symulowany. Mimo to przez 15 minut i 41 sekund zasilacz zapewnił prawidłową pracę konsoli PS4 SLIM.

UT650EG-FR
W tym przypadku również mamy do czynienia z mocą 360W. Ten zasilacz posiada również symulowany kształt sinusoidy oraz brak wsparcia dla APFC. Konsola PS4 SLIM pracowała jednak bez problemów przez 15 minut i 2 sekundy.

UT850EG-FR
Jest to mocniejszy model posiadający 425W mocy. Mimo to ma on również symulowany kształt sinusoidy oraz nie wspiera aktywnego PFC. Bezproblemowy czas pracy w tym przypadku był nieco dłuższy i wyniósł 19 minut i 38 sekund.

CP900EPFCLCD
Ten model posiada największą moc ze wszystkich prezentowanych – wynosi ona 540W. Jest to pierwsze urządzenie, które ma czystą sinusoidę oraz wspiera APFC. Oczywiście praca konsoli również była bezproblemowa a czas podtrzymania wyniósł 30 minut i 12 sekund.

Jak widać na załączonych przykładach, czysta sinusoida oraz wsparcie dla aktywnego PFC nie ma wpływu na pracę konsoli Play Station 4 SLIM. Oczywiście dysponując większym budżetem możemy zakupić mocniejszy zasilacz o nieco lepszych parametrach, do którego podłączymy dodatkowo jeszcze jakieś urządzenie jednak w praktyce dla samej konsoli nic to nie zmieni.

Dziś zajmiemy się serią dedykowaną specjalnie dla niewymagających użytkowników. Można śmiało powiedzieć, że jest to seria idealna dla użytkowników domowych a według naszych statystyk jest to już bestseller 🙂
Nie zmienia to jednak faktu, że i w tym przypadku moduł bateryjny w końcu się zużyje i będzie wymagał naszej interwencji.

Kluczowe jest przestrzeganie reguł bezpieczeństwa. Przed przystąpieniem do pracy należy wyłączyć i odłączyć wszystkie urządzenia podłączone do zasilacza. UPS należy także wyłączyć i odłączyć go od źródła zasilania. Przy wymianie modułu bateryjnego dopuszczalne jest użycie tylko dedykowanych akumulatorów.

Zasilacz na początku należy odwrócić a następnie odkręcić śruby znajdujące się na jego spodzie.

Kolejny krok wymaga lekkiego wciśnięcia pokrywy i następnie wysunięcia go tak aby otworzyć zasilacz.

Następnie UPS należy odwrócić na bok i wysunąć moduł bateryjny. Przed pełnym wysunięciem modułu konieczne jest rozłączenie zacisku baterii – zarówno czerwonego jak i czarnego.

Teraz można wsunąć nowy moduł, oczywiście nie zapominając o ponownym podłączeniu zacisków. Dla wygody warto teraz ponownie odwrócić zasilacz aby uzyskać dostęp od jego spodu i wsunąć pokrywę oraz przykręcić ją śrubami.

Po poprawnym przeprowadzeniu wymiany baterii konieczne jest wykonanie „zimnego rozruchu” – w tym celu wystarczy nacisnąć przycisk włączający urządzenie.

Uwaga!
Nigdy nie otwieraj modułów bateryjnych – elektrolit może doprowadzić do poparzenia skóry i oczu.
Nigdy nie wrzucaj modułów do ognia – może to doprowadzić do wybuchu i pożaru.
Pamiętaj, aby przestrzegać przepisów dotyczących utylizacji akumulatorów.

Profesjonalna seria UPS marki CyberPower to urządzenia posiadające topologię line interactive z automatyczną regulacją napięcia. Zapewniają one stabilne zasilanie przy jednoczesnym zapewnieniu mocy czystej fali sinusoidalnej w celu zabezpieczenia wszystkich kluczowych urządzeń.

Urządzenia z serii Professional zostały zaprojektowane tak aby umożliwić ich montaż zarówno w szafie rack jak i samodzielnie jako tower. Tego typu rozwiązanie sprawia, że seria jest bardziej elastyczna w montażu i nie wymaga dodatkowej inwestycji w postaci szafy rack.

Zasilacze z tej serii oferują moc w zakresie od 750 VA do 3000 VA w zależności od wybranego modelu. Tak duży zakres umożliwia dobór odpowiedniego rozwiązania, które jest w stanie zapewnić niezawodną ochronę urządzeń biurowych takich jak komputery osobiste czy urządzenia sieciowe. Jest to także idealne rozwiązanie do wykorzystania w serwerowniach oraz data center, aby zapewnić zaawansowaną ochronę działającego w nich sprzętu.

Profesjonalna seria UPS posiada certyfikat Energy Star 2.0. Dzięki zastosowaniu technologii GreenPower UPS, seria ta pomaga zaoszczędzić na kosztach energii i emituje zdecydowanie mniej ciepła co przyczynia się do zmniejszenia emisji dwutlenku węgla a także redukcji kosztów chłodzenia.

Wyjściowy współczynnik mocy PF=1, pozwala na uzyskanie maksymalnej dostępnej mocy i podłączenie większej ilości urządzeń do każdego systemu UPS.

Każdy model posiada wielofunkcyjny wyświetlacz LCD, dzięki któremu użytkownik uzyska kompleksowe informacje o stanie UPS. Dostępne są także przyciski do programowania ustawień. Wyświetlacz można nachylić o 15 stopni aby zapewnić komfort użytkowania, a także obrócić o 90 stopni w zależności od sposobu montażu zasilacza (rack lub tower).

Technologia zarządzania akumulatorami wyrównuje napięcie poszczególnych baterii zapewniając ich większa żywotność oraz efektywnie wykorzystując każdą z nich.

Seria ta posiada również technologię Quick Charging, która pozwala na naładowanie akumulatorów do poziomu 90% w zaledwie 3 godziny. Gdy bateria osiągnie 100% naładowania automatycznie zaprzestanie dalszego ładowania by uchronić system przed przeładowaniem.

Seria ta umożliwia także bez narzędziową wymianę baterii. Więcej informacji na ten temat pojawi się jednak w osobnym artykule.

Profesjonalna seria zasilaczy UPS marki CyberPower zapewnia wyjątkową wydajność energetyczną zapewniając jednocześnie ochronę kluczowych aplikacji. Więcej informacji na temat całej serii jak i konkretnych modeli można odnaleźć na stronie www.cyberpower.com.
