Posiadanie możliwości podręcznego testowania przewodów HDMI jest niezbędne dla każdego profesjonalnego technika AV. W miarę rozwoju systemów cyfrowych staje się konieczne posiadanie przenośnego urządzenia które pozwala w jednoznaczny i szybki sposób zweryfikować poprawność zakupionego przewodu w “terenie”.
Wyobraźmy sobie sytuację – jedziemy na instalację która wymaga od nas poprowadzenia 5 metrowego przewodu HDMI przez miejsca tak trudno dostępne, że jakakolwiek kolejna ingerencja wiązać będzie się z stratą czasu i pieniędzy. Chcemy mieć pewność, iż przewód który zamierzamy zamontować jest sprawny w stu procentach i wykorzystamy jego pełne możliwości.
Jedną z metod jest skorzystanie z jakiegoś źródła obrazu np. laptopa który pozwoli nam na przepuszczenie sygnału do odbiornika i powierzchowną weryfikację działania. Niestety taka opcja nie odda nam pełnego spektrum parametrów jakie niesie sygnał HDMI.

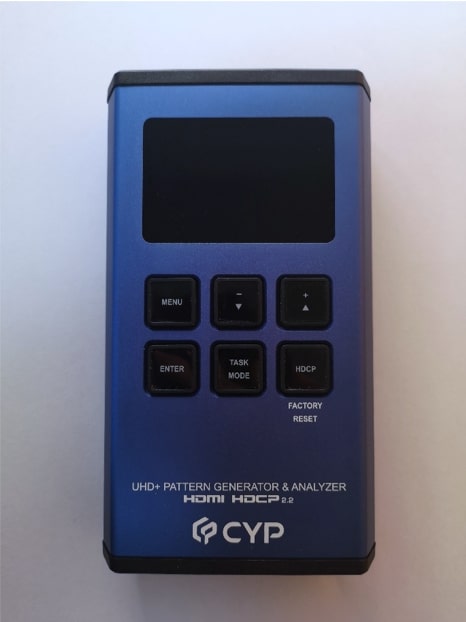

Drugą znacznie bardziej pewną oraz profesjonalną metodą jest skorzystanie z testowanego dzisiaj urządzenia. Dzięki uprzejmości naszych wschodnich przyjaciół z Tajwanu mamy możliwość przyjrzenia się bliżej podręcznemu analizatorowi, generatorowi oraz przede wszystkim testerowi przewodów HDMI – CPHD-V4L.[
Zanim wrócimy do naszej instalacji przedstawię garść najważniejszych cech naszego testera. Są to między innymi:
- Wsparcie sygnału HDMI I/O 4K UHD do 18Gbps (600MHz) .
- Zgodność z HDCP w wersji 1.4 oraz 2.2.
- Wsparcie dla rozdzielczości do: 3840×2160 @ 60Hz (YUV 4:4:4, 8-bit)
oraz 4096×2160 @ 60Hz (YUV 4:4:4, 8-bit).
- Wbudowany Down-Scaler 4K to 1080p.
- 11 plansz z obrazami w trybie “Test Pattern mode”.
- 23 rozdzielczości do symulowania w trybie “Test Pattern mode”.
- Analiza przesyłanego sygnału z podglądem parametrów w “locie”.
- Test przewodu HDMI(CEC, 5V, HPD).

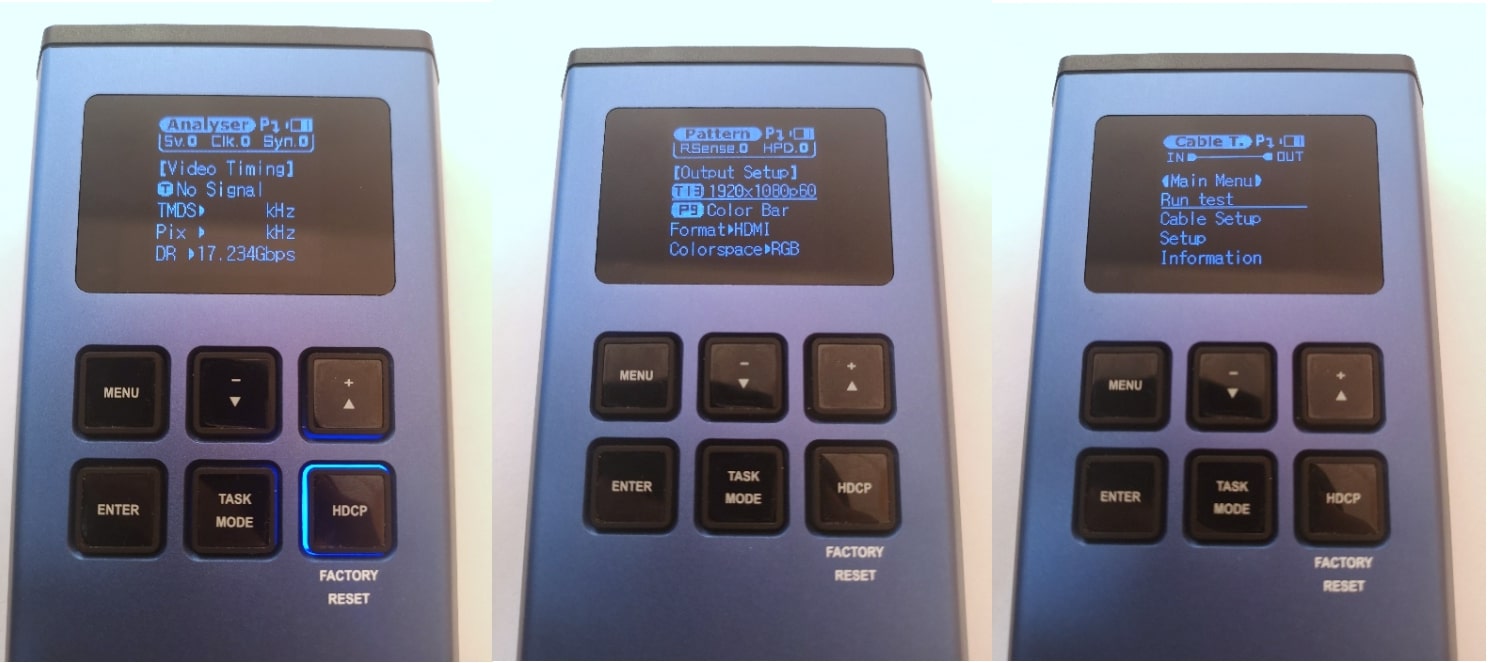

Działanie naszego urządzenia możemy podzielić na trzy główne sekcje:
- Analyser Mode – weryfikacja pełnych parametrów przesyłanego obrazu min. metadane HDR, video timing,audio timing,colorspace etc.
- Pattern Mode – generowanie obrazu z wykorzystaniem 11 plansz kontrolnych przy możliwości wyboru 23 różnych rozdzielczości wyświetlania.
Zmianę rodzaju formatu wyświetlanego obrazu HDMI/DVI i przestrzeni barwowej RGB/Y444. - Cable Test Mode – kompleksowy test przewodów HDMI do długości 5m z wybo›rem czasu jego trwania.
Rys. 2 Widok kalendarza globalny umożliwiający edycję i generowanie raportów dla już zaplanowanych zadań.
By nie być gołosłownym zweryfikujemy jedną z opcji jaką oferuje nam CPHD-V4L w praktyce. Tak jak by miało to miejsce podczas instalacji u klienta.
Załóżmy, że dostaliśmy wydawałoby się proste zadanie – instalacja przewodu HDMI w pobliskiej szkole który zostanie wykorzystany do przesyłania obrazu z komputerów nauczycieli do projektora oddalonego o 5 metrów.
Wiemy, iż mamy na swoim stanie właśnie taki przewód ale był on kupiony pewien czas temu i nie jesteśmy przekonani czy na sto procent jest on sprawny i zapewni bezawaryjną pracę. W normalnej sytuacji bylibyśmy zmuszeni do wykorzystania go w “ciemno”. Na całe szczęście od paru dni jesteśmy posiadaczami CPHD-V4L.
Przechodzimy zatem do weryfikacji naszego przewodu.
Skorzystamy z opcji Cable Test Mode. W tym trybie mamy do ustawienia parę opcji, są to:
- Level: strict lub normal.
- Length: 2M,3M,4M,5M.
- Time: 2 min, 5 min, 10 min, 15 min, 30 min, 1 hour, infinite.
W naszym konkretnym przypadku wybieram: normal, 2M oraz czas testu 5 min.

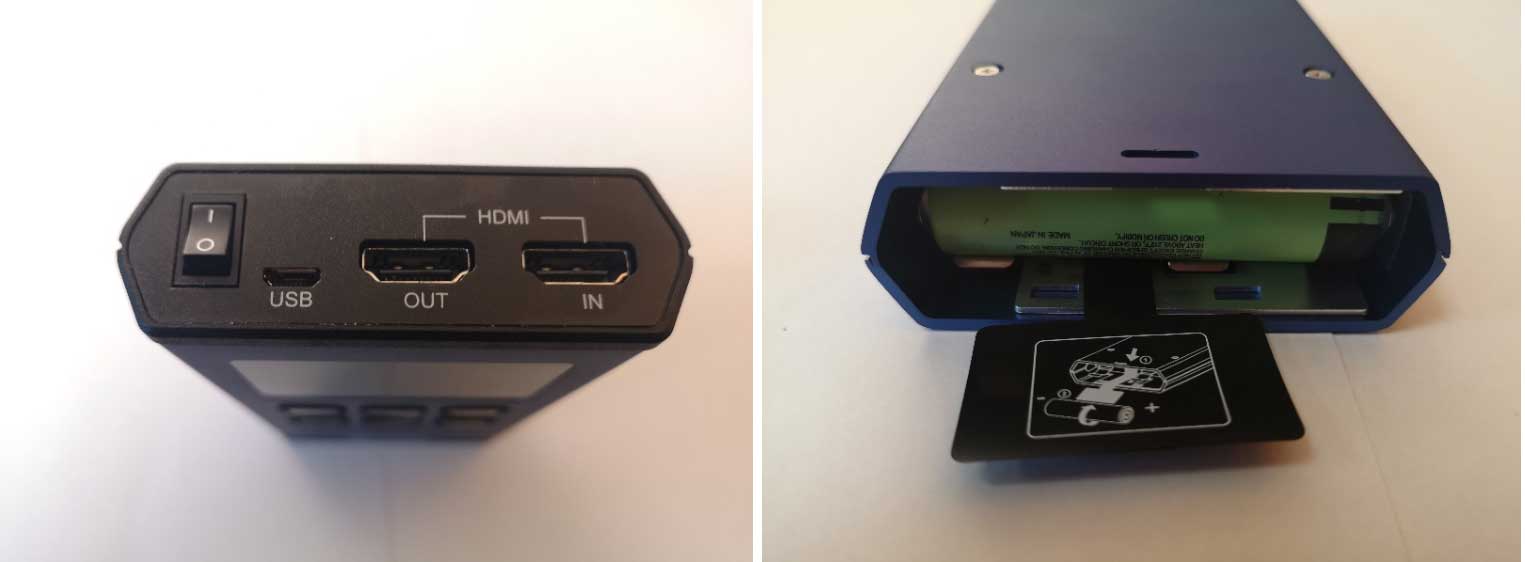

Zostało tylko podłączyć przewód do gniazd oznaczonych OUT/IN, wcisnąć Enter i czekać, aż zadzieje się magia.
Parametry które poddawane są testom to:
- +5V
- HotPlug
- DDC Bus
- CEC
- 4K6G A/V
Po pomyślnym zakończeniu powinniśmy zobaczyć napis PASS co jednoznacznie oznacza, iż nas przewód jest sprawny i bez obaw możemy go zamontować.

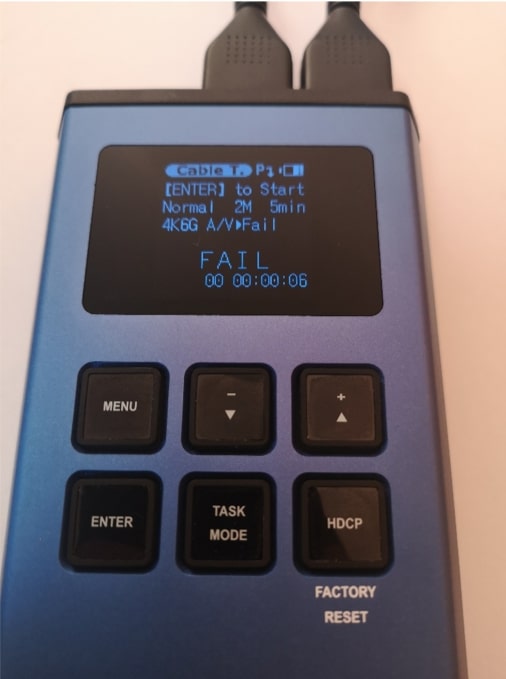

Niestety w przypadku tego przewodu bliżej nieznanej marki otrzymaliśmy wynik negatywny- 4K6G A/V – FAIL.
Dla przeciwwagi skorzystam z jednego z przewodów renomowanej firmy UNITEK.

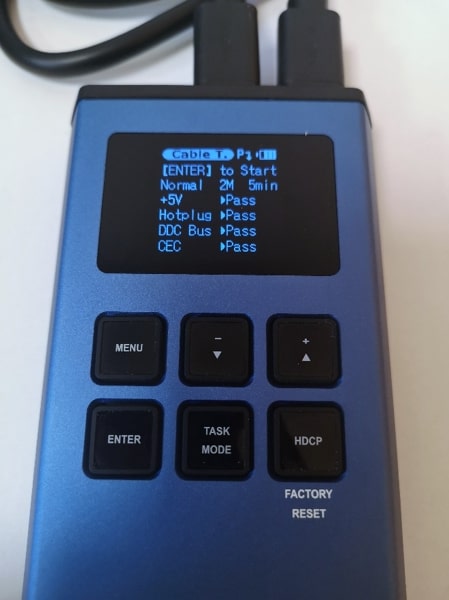

Powtarzamy cały test wybierając odpowiednie parametry. Po 5 minutach w końcu mamy pewność, iż nasz przewód jest sprawny – wynik PASS.
Dzięki niemu nasz technik w szybki sposób zweryfikował zasoby i zaoszczędził sporo czasu.
Przedstawiony test to tylko ułamek możliwości jakie oferuje nam model CPHD-V4L.
Jest ich naprawdę sporo dlatego zachęcam do zapoznania się z pełną specyfikacją urządzenia pod adresem:
Cena SRP to $513 netto. Zapraszamy do kontaktu sales@fen.pl
